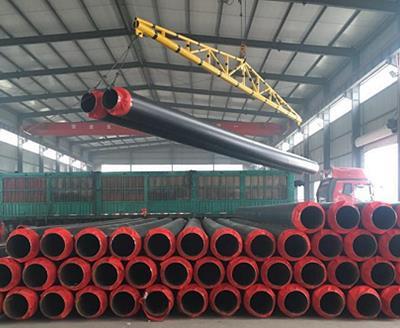

架空敷設的保溫管（常見于工業廠區管廊、跨河或穿越地形起伏段）因無需開挖、維護便捷而廣受歡迎，但其固定支架（用于限制管道軸向位移）卻成為熱量泄漏的“高速公路”。通常，支架由槽鋼或角鋼焊接而成，直接與工作鋼管或保溫層外護殼接觸，金屬部件的導熱系數高達45~50 W/(m·K)，而保溫層僅約0.03~0.04 W/(m·K)，兩者相差逾千倍。由此產生的熱橋效應會使支架周圍形成“局部過熱區”，實測數據顯示，單組固定支架處的熱流密度可比普通管段高出8~12倍，熱損失占比可達全線總損失的15%~25%。更嚴峻的是，持續的熱傳導會提升支架表面溫度，加速其防腐涂層老化，同時高溫向梁柱結構傳遞可能引起相鄰管道的附加應力。那么，在保證管道安全定位的前提下，究竟采用何種隔熱結構、材料厚度及安裝工藝，才能將熱橋附加損失控制在總熱損的5%以內？

一、熱橋傳遞路徑的精細化熱力學分析與臨界厚度確定

固定支架的熱橋由三部分串聯組成：工作鋼管→支架墊板→支架立板→管廊橫梁→環境空氣。每一環節都存在導熱阻，但最關鍵的瓶頸在于墊板與鋼管之間的接觸熱阻以及支架立板的截面積。基于傅里葉定律，通過支架的導熱量 Q = λ·A·(T?-T?)/δ，其中λ為鋼材導熱系數，A為截面積，δ為長度（即熱流路徑長度）。若不采取隔熱措施，對于DN300管道，支架立板截面為50mm×8mm，長度200mm，溫差150℃時，單組支架導熱量可達約280W，而同等長度保溫管段正常熱損僅約35W，熱橋放大倍數達到8倍。為削減此效應，最直接手段是增加隔熱層厚度——在支架墊板與鋼管之間放置高強隔熱塊，材質常用酚醛樹脂基復合料或微孔硅酸鈣，其抗壓強度需≥20MPa（以承受管道重力），而導熱系數≤0.06 W/(m·K)。根據熱阻平衡原則，當隔熱塊厚度達到鋼管壁厚熱阻的10倍時，熱橋附加損失可降至10%以內。具體計算公式為：δ_ins = (λ_ins/λ_steel) · (A_steel/A_ins) · L_steel，代入典型值，可得所需厚度約為40~60mm。但厚度過大會增高支架整體高度，影響管廊凈空，因此實際工程中常取50mm為經濟厚度，配合在立板兩側加裝導熱截斷板（即增設空氣間隙）。實驗表明，采用50mm厚高強隔熱塊后，單組支架導熱量可從280W降至42W，熱損占比降至約6.8%，基本滿足設計期望。

二、新型“斷橋”支架結構與安裝精度控制

除了單純增加隔熱塊厚度，更為創新的方案是采用“懸浮式”斷橋支架。其核心思路是將支架分解為承載部分和隔熱部分——下部承重托架仍為鋼結構，但與工作鋼管不直接接觸，中間設置上下兩層陶瓷纖維墊片（耐溫≥600℃），并在墊片之間夾入不銹鋼波紋板，形成多級熱阻界面。每層界面均涂覆高導熱硅脂以降低接觸熱阻，但整體等效導熱系數仍可控制在0.08 W/(m·K)以下。同時，在支架立板兩側焊接散熱翅片（反向利用），將傳導至立板的熱量快速散發至環境空氣，使立板中部溫度降至60℃以下，從而減少向下部橫梁的傳導。某大型化工園區管廊改造項目中，將傳統支架改為斷橋支架后，實測72小時熱成像顯示，支架處外殼溫度由原來的78℃降至42℃，與保溫管段表面溫度（38℃）已十分接近，熱橋附加損失由22%銳減至4.3%，年節約蒸汽折合標煤約120噸。然而，斷橋支架對安裝精度要求極高——隔熱塊上下平面的平行度偏差需≤0.5mm/m，否則局部點接觸會破壞隔熱效果。為此，施工時應使用激光水準儀定位，并在墊板下方設置調節螺栓，可微調高度±10mm。此外，所有緊固螺栓必須套入聚醚醚酮（PEEK）隔熱套管，其導熱系數僅0.25 W/(m·K)，且抗蠕變性能優良，防止螺栓自身形成二次熱橋。安裝完成后還需進行冷緊和熱緊工序，即在常溫下預緊后，待管道升溫至工作溫度再復緊一次，補償熱膨脹引起的預壓力變化，確保隔熱塊始終處于均勻受壓狀態。

三、運維階段熱橋監測與補償修正策略

即便設計和施工到位，長期運行中隔熱材料可能因老化、振動或受潮而性能衰減，因此必須建立熱橋狀態的定期評估體系。實用方法是在每個固定支架前后1m處的外護殼表面粘貼熱電偶，對比溫差——正常工況下，支架處溫度應不高于管段平均溫度+3℃；若差值超過8℃，則表明隔熱塊劣化或松動。同時可采用熱流計直接測量支架表面熱流密度，若測得值超過正常值（例如>80W/m2）的1.5倍，則需安排檢修。檢修內容包括：松開支架卡箍，檢查隔熱塊有無碎裂、粉化或油污滲透；如有損壞，更換為新塊并重新涂抹導熱耦合劑；對于已經發生永久變形的墊板，需用車床修正平面度。若現場不具備更換條件，可實施臨時補救——在支架立板外側包覆可拆卸式硅酸鋁纖維毯（厚度30mm，外覆不銹鋼網套），該毯可將傳導熱流反射回管道側，使支架散熱降低約40%，作為應急措施可維持運行至大修周期。值得重視的是，熱橋效應與管道軸向熱位移相互耦合，當支架摩擦力過大時，管道伸縮會磨損隔熱塊表面，形成磨屑堆積，進一步降低隔熱性能。因此，建議每兩年進行一次支架滑動位移測試，記錄實際位移量與設計值之差，若偏差超過±15%，則需調整支架彈簧剛度或增設限位器。綜合采取以上多維措施后，架空保溫管固定支架熱橋附加損失可實現長期穩定于5%以下的工程目標，這不僅節約能源，更避免了因局部過熱導致管廊鋼結構火災風險，為管廊安全運行筑牢基礎。未來隨著相變儲能型隔熱材料的應用，熱橋部位有望在高溫時段吸收盈余熱量并在低溫時段釋放，實現熱量的“削峰填谷”，將熱橋從“弊端”轉化為“調節器”，為保溫管道智能熱管理開辟新途徑。
