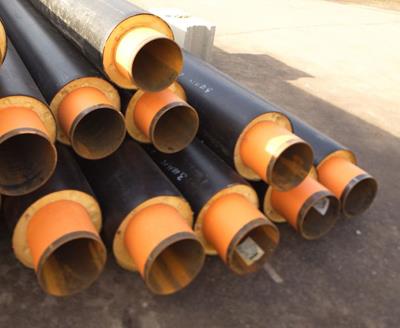

聚氨酯保溫管作為現代集中供熱、供冷及石油化工領域高效輸送系統的核心管材，其獨特的“管中管”三層復合結構代表了當前保溫管道技術的先進水平。該產品由工作鋼管或塑管、聚氨酯硬質泡沫保溫層和高密度聚乙烯外護管三部分組成，通過一次性整體發泡成型工藝，將三者牢固地結合為一個有機整體。這種結構設計不僅賦予了管道優異的保溫隔熱性能，同時解決了傳統保溫材料易受潮、機械強度低及使用壽命短等長期困擾行業的技術難題。

工作鋼管是聚氨酯保溫管的內核承載部件，負責輸送高溫或低溫介質。根據應用工況不同，鋼管材質可選用Q235B、20#無縫鋼管或L290、L360等管線鋼，壁厚按照設計壓力經強度計算確定。鋼管外表面在進入發泡工序前，必須經過嚴格的拋丸除銹處理，達到Sa2.5級清潔度標準，以去除表面氧化皮和銹蝕物。除銹后的鋼管立即涂覆一層防腐減阻涂層（如環氧粉末或液體環氧涂料），既保護鋼管免受外部腐蝕介質的侵蝕，又增強了聚氨酯泡沫與鋼管表面的粘接強度。鋼管的橢圓度、直線度及焊接質量均需符合GB/T 9711或SY/T 5037等相應標準，確保管端坡口和管徑尺寸精確，滿足現場焊接安裝的對接要求。

高密度聚乙烯外護管作為聚氨酯保溫管的最外層保護結構，承擔著隔絕外部水分、抵抗土壤壓力和防止機械損傷的重要功能。外護管采用高密度聚乙烯（HDPE）原料經擠出成型工藝制造，壁厚根據公稱直徑和埋深條件設計，通常在3～15mm之間。優質HDPE外護管的密度≥0.94g/cm3，拉伸屈服強度≥19MPa，斷裂伸長率≥350%，維卡軟化點≥115℃。外護管內壁經過電暈處理或火焰處理，提高表面極性，增強與聚氨酯泡沫的粘接力。外護管的外表面可根據設計要求共擠出藍色、黑色或黃色等指示色帶，方便施工和后期維護中的管道識別。外護管在發泡工序中作為模具的外壁，其幾何尺寸精度和熱穩定性直接影響最終產品的同心度和外觀質量。

聚氨酯硬質泡沫保溫層是整個產品的功能核心，由多異氰酸酯組分（俗稱黑料）和組合聚醚多元醇組分（俗稱白料）通過高壓發泡機混合后注入鋼管與外護管之間的環形空腔，經化學反應發泡固化而成。兩組分的配比需要根據環境溫度、管徑尺寸及泡沫密度要求進行精確計算和實時調整。反應生成的聚氨酯泡沫具有閉孔率高達92%以上的微孔結構，閉孔內含低導熱系數的發泡劑氣體，使泡沫層的導熱系數在常溫下低至0.022～0.028W/(m·K)，僅為傳統巖棉或玻璃棉保溫材料的一半左右。泡沫密度控制指標通常在55～80kg/m3之間，密度過低則機械強度不足，密度過高則導熱系數上升且增加成本。發泡過程中，原料注入速度、混合壓力、環境溫濕度以及模具的密封性是決定泡沫質量的四大關鍵要素。先進的發泡生產線配備自動化環形布料系統，確保泡沫在周向和軸向上分布均勻，無空洞和偏芯缺陷。固化后的管道經過24小時以上的自然冷卻或水霧噴淋冷卻，使泡沫達到充分的熟化和尺寸穩定后，經檢驗合格方可出廠。這種精細化控制的三層復合生產工藝，使聚氨酯保溫管在-196℃至+140℃的寬溫度范圍內穩定可靠地工作，設計使用壽命可長達30年以上。
