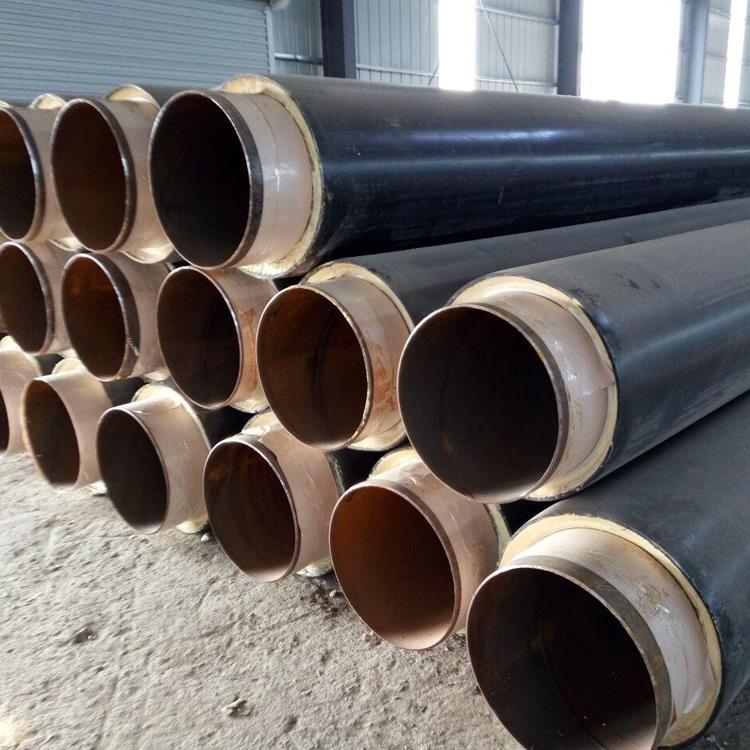

聚氨酯保溫管由工作鋼管、聚氨酯硬質泡沫保溫層和高密度聚乙烯外護管組成，其長期使用壽命和保溫效果直接取決于原材料的品質。原材料檢測是保障成品質量的第一道關口，主要針對異氰酸酯（如MDI）、組合聚醚、發泡劑、催化劑以及外護管用聚乙烯顆粒進行理化性能驗證。該檢測體系貫穿來料驗收、配方調整和產前預發泡環節，是確保批量生產穩定的基礎。

異氰酸酯的檢測重點包括異氰酸根含量（NCO%）、黏度和酸度。采用二正丁胺滴定法測定NCO%，要求偏差在±0.5%以內；旋轉黏度計在25℃下測試黏度，應在200~400 mPa·s范圍內；酸度以HCl計，需低于0.02%。組合聚醚則需檢測羥值（鄰苯二甲酸酐酯化法）、水分含量（卡爾費休法）和pH值，羥值決定泡沫交聯密度，水分含量超過0.1%會與異氰酸酯反應產生二氧化碳，破壞泡孔結構。發泡劑（以環戊烷為例）需測定純度和沸點，氣相色譜法檢測純度≥99.5%。

外護管用高密度聚乙烯（HDPE）顆粒需檢測熔融指數（190℃/2.16kg，要求0.2~0.8 g/10min）、密度（0.940~0.960 g/cm3）和氧化誘導時間（OIT，200℃下≥20 min）。氧化誘導時間過短則外護管耐老化性差，長期埋地易開裂。取樣方法：每批原料隨機抽取3個包裝袋，每袋取500 g混合后縮分至1 kg作為檢測樣本，留樣保存至少6個月。

檢測報告需列出各項指標實測值、標準限值和判定結論，不合格原料應立即隔離并退貨。質量控制要求：檢測儀器需定期計量校準（如滴定管、黏度計、氣相色譜儀），每月用標準物質驗證；每批檢測附帶空白試驗和加標回收試驗（回收率98%~102%）。檢測人員應具備化工分析資質，并熟練掌握GB/T 12008（聚醚多元醇）和GB/T 13657（二苯基甲烷二異氰酸酯）等標準操作。

該檢測環節有效避免了因原料波動導致的泡沫脆化、收縮或絕熱失效，也為后續發泡工藝參數（溫度、壓力、混合比例）提供了輸入依據。實際生產中，每批次原料均需形成完整的檢測檔案，實現質量追溯。隨著環保要求的提高，對發泡劑中臭氧消耗潛值（ODP）和全球變暖潛值（GWP）的檢測也逐步納入體系，推動聚氨酯保溫管向綠色低碳方向升級。
